| 性能規格 | ||
| 壓力類型 | 表壓、絕壓、負壓 | |
| 測量范圍 | -100KPa~1MPa...40MPa | |
| 長期穩定性 | 典型：±0.1%FS | 最大：±0.2%FS/年 |
| 綜合精度 |
≤±0.25%FS、 0.5%FS； （綜合精度包括：線性+重復性+遲滯） |
|
| 過載壓力 | 2倍滿量程壓力 (其中10MPa的產品過壓為1.5倍滿量程壓力) | |
| 環境溫度 | -20 ... + 85°C | |
| 介質溫度 | -40 ... +85°C | |
| 振動影響 | ≤±0.01%FS(X、Y、Z軸，200Hz/g) | |
| 變送器頻響 | 0~5KHz | |
| 零點溫度漂移 | 典型：±0.02%FS/℃ | 最大：±0.05%FS/℃ |
| 靈敏度溫度漂移 | ±0.02%FS/℃ | 最大：±0.05%FS/℃ |
| 負載電阻 | ≤(U-12)/0.02Ω | |
| 分辨率 | 理論上無限小、通常1/100000 | |
| 功能規格 | |
| 測量介質 | 與316不銹鋼兼容的氣體或液體 |
| 供電電源 | 變送器供電：9~32VDC（一般24VDC） |
| 傳感器供電 | 恒流：1mA~4mA;恒壓：5VDC~24VDC |
| 信號輸出 | 模擬量：4~20mA、1~5 V DC、0~10VDC、 0~5V DC |
| 傳感器輸出 | 1.5mV~15mV/V |
| 絕緣電阻 | 100MΩ,500VDC |
| 電氣保護 | 反極性保護 抗電磁干擾 |
| 物理規格 | |
| 觸液材質 | 316L 不銹鋼 |
| 外殼材質 | 304不銹鋼 |
| 過程連接 | M5*0.8螺紋、G1/4螺紋、其它螺紋可依據客戶要求設計 |
| 電器連接 | 外接放大電路，防護等級IP65 |
| 重量 | 0.3KG |
| 產品名稱 | |||||||||

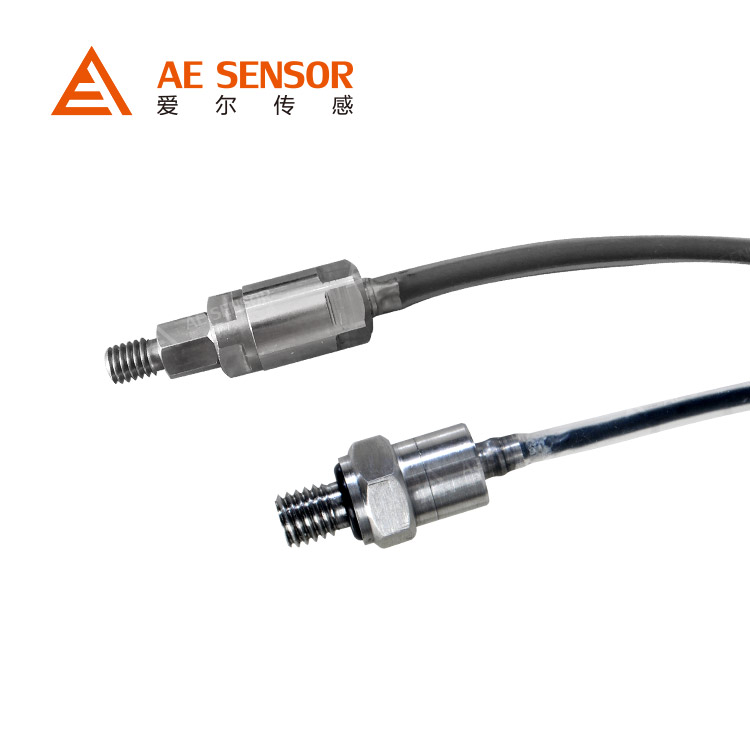

| AE-WS | 微型壓力變送器 | ||||||||
| 壓力類型 | |||||||||
| G | 表壓 | C | 復合壓 | ||||||
| 測量范圍 | |||||||||
| 詳見量程范圍代碼表 | |||||||||
| 過程連接 | |||||||||
| M1 | M5×0.8 | M2 | G1/4 | ||||||
| M3 | 特殊定制 | ||||||||
| 連接方式 | |||||||||

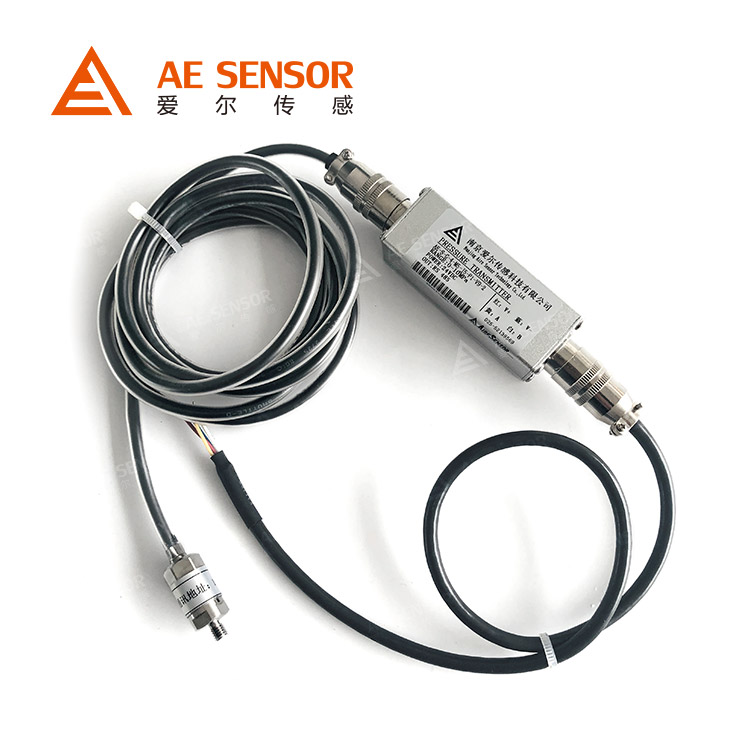

| J1 | 分體式直出線 | ||||||||
| 供電電源 | |||||||||
| P1 | 9-36V(一般DC 24V) | ||||||||
| 信號輸出 | |||||||||
| V1 | 1-5V | V4 | 4-20mA | ||||||
| V2 | 0-10V | V5 | 0-5V | ||||||
| V6 | 數字通訊(HART RS485) | ||||||||
| 精度等級 | |||||||||
| 1 | ±0.1%FS | ||||||||
| 2 | ±0.25%FS | ||||||||
| 3 | ±0.5%FS | ||||||||
| 附加功能 | |||||||||
| A | 一體現場顯示表頭 | ||||||||
| G | 壓力過載 | ||||||||
| S | 抗震性能 | ||||||||
| Y | 客戶定制 | ||||||||
| C | 標定數據 | ||||||||
| AE-WS - G - 3 - M1 - J1 - P1 - V1 - 1 - C1725 選型舉例 | |||||||||
| 量程范圍代碼表 | |||||||
| G-表壓 | A-絕壓 | L-負壓 | C-復合壓 | ||||
| 代碼 | 量程 | 代碼 | 量程 | 代碼 | 量程 | 代碼 | 量程 |
|
1 2 3 4 5 6 7 |
0...100Kpa 0...1Mpa 0...3.5Mpa 0...17Mpa 0...35Mpa 0...60Mpa 0...100MPa |
8 9 10 11 |
0...100Kpa 0...500Mpa 0...1Mpa 0...3.5Mpa |
12 | 0...-100Kpa | 13 | -100Kpa...20Kpa |
| 99 | 客戶定制 | ||||||
